TFT(薄膜晶体管)作为底层驱动技术,在LCD、OLED、MicroLED三代显示中扮演"中枢神经"角色,但每次迭代都是对TFT架构的极限挑战:
| 技术 | 核心结构 | TFT驱动需求 |
|---|---|---|
| LCD | 液晶层+背光模组 | 电压控制液晶偏转 |
| OLED | 有机发光层 | 精密电流控制(防烧屏) |
| MicroLED | 微米级LED晶粒 | 超高密度像素级电流驱动 |
性能碾压:
亮度 >10,000nits(户外可视)
寿命 >100,000小时(无OLED烧屏问题)
响应速度 纳秒级(VR防眩晕关键)
场景革命:
透明显示(汽车挡风玻璃信息层)
无缝拼接(三星The Wall商用屏)
超低功耗(AR眼镜需<1W)

痛点:将数百万MicroLED芯片精准键合到TFT背板
现状:
良率 <99.9999%(需"六个9"才可量产)
速度 <1000万颗/小时(索尼实验线数据)
突破路径:
激光剥离+印章转移(苹果布局)
流体自组装(韩国KIMM研发)
LCD时代:最小线宽 ≥3μm
MicroLED需求:线宽 ≤1μm(驱动5μm像素)
技术冲突:
传统a-Si TFT迁移率不足
IGZO/Oxide TFT均匀性难控
解决方案:
低温多晶硅(LTPS)背板:迁移率高,但大尺寸成本剧增
Micro IC驱动:硅基CMOS替代TFT(索尼方案)
| 技术路线 | 优势 | 致命缺陷 |
|---|---|---|
| RGB三色LED | 色彩纯净 | 红光LED效率低、成本高 |
| 蓝光LED+量子点 | 成本可控 | 量子点寿命短(<1万小时) |
| 紫外LED+光刻彩膜 | 色彩稳定 | 工艺复杂度极高 |
当前成本对比(55英寸面板)

降本核心:
京东方:聚焦 玻璃基MicroLED(无拼缝优势)
TCL华星:押注 QD-MicroLED(量子点色彩增强)
维信诺:探索 Hybrid方案(MicroLED+OLED互补)
| 卡脖子环节 | 国际巨头 | 中国进展 |
|---|---|---|
| 微米级LED外延片 | 日本日亚、美国Cree | 三安光电(已量产) |
| 巨量转移设备 | 德国ASMPT | 新益昌(实验线突破) |
| 驱动IC | 美国德州仪器 | 集创北方(样品阶段) |
车载透明HUD:康宁玻璃+MicroLED(天马合作)
AR近眼显示:<1英寸微屏(视涯科技研发)
商用拼接墙:绕过消费级成本压力(利亚德布局)
五、未来十年:过渡期的生存法则

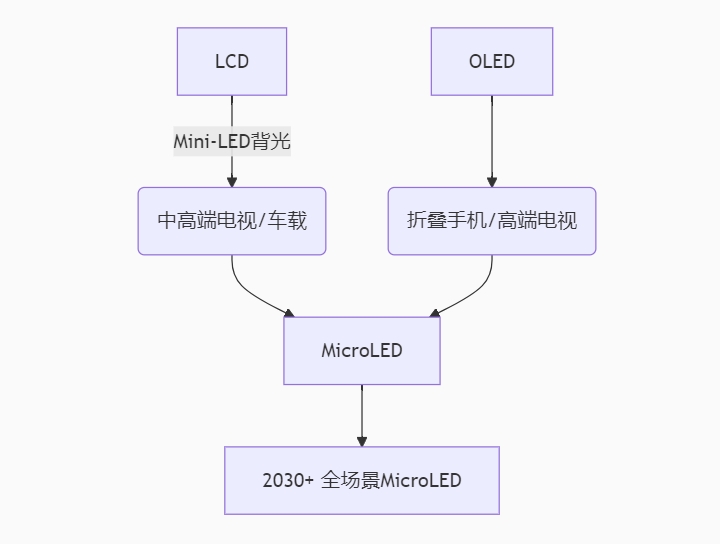

技术共存阶段(2024-2030)
